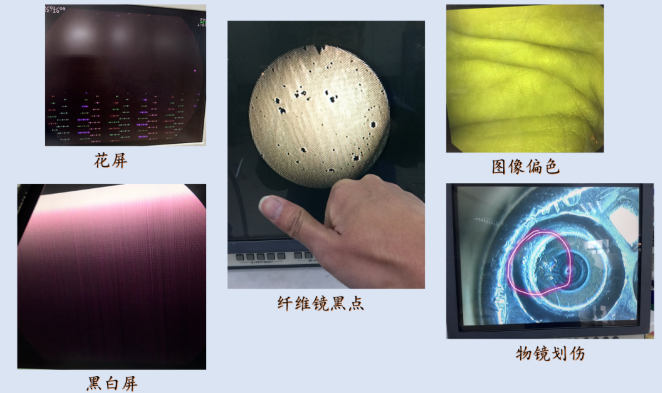

图像模糊不清、变色、缺失、发暗、闪烁，为光路组件故障。

光路组件自导光插头部起，经导光插头、光束、光束玻璃盖、物镜玻璃盖、CCD（纤维镜为像束）到电气接头（纤维镜为目镜）结束。

图像模糊不清变色缺失发暗闪烁

当图像模糊不清、变色、缺失、发暗、闪烁时，镜体有可能存在：

1）CCD进水。CCD先端进水导致图像模糊，CCD内部进水导致图像变色。

2）CCD老化。CCD老化时，图像采集能力不足，无法正确传递所需信息。

3）CCD断线。CCD断裂时，图像多为闪烁或无图像。

4）像束进水。纤维镜像束进水时，图像采集不正确，出现模糊、缺失、发暗、无图像、图像龟裂、图像彩虹状等现象。

5）像束断丝。纤维镜像束为排列有序的光纤束构成，断丝时常见图像黑点，黑点严重时可见图像缺失，乃至无图像。

6）像束老化。光纤存在一定寿命，当老化时常出现：图像模糊、发暗、无图像、图像变色等。

7）光束进水、断丝、老化。光束进水、断丝、老化时常见图像变暗、色彩不清、严重时亦会出现无图像故障。

8）导光插头磨损、灼伤、磕碰、生锈。导光插头衔接光束，当导光插头出现故障时，多不能与冷光源良好连接或不能与光束良好衔接，致光亮度不足或无图像。

9）先端玻璃盖损伤、污浊。先端玻璃盖包括光束玻璃盖、物镜玻璃盖及保护套。先端玻璃盖出现损伤时，常见图像缺失、模糊、发暗、变色，部分情况会出现由先端玻璃盖损坏导致的内镜进水。

10）先端玻璃盖偏位。先端玻璃盖偏位所带来的问题基本为图像彩虹状或月牙状，少部分见图像模糊及无图像。

11）电气接头生锈、凹陷、缺脚、接触不良。电气接头为CCD与摄像主机连接部件，电气接头与主机接触不良或与CCD接触不良时，常见图像缺失、偏色、按键失灵现象。

12）目镜老损、偏位。纤维镜目镜老损或偏位时，多出现图像模糊、黯淡、变色、图像月牙状、彩虹现象。
